У сучасних дизельних двигунах система подачі палива працює під надзвичайно високим тиском, що дозволяє забезпечити точне дозування і якісне розпилення дизеля у камері згоряння. Центральним елементом цієї системи є паливна рейка — металевий колектор, який рівномірно розподіляє паливо між форсунками. Вона є частиною системи Common Rail, де тиск створюється окремо від процесу упорскування, що забезпечує стабільну роботу двигуна за будь-яких режимів.
Хоча паливна рейка зовні здається простою трубкою, її роль у функціонуванні двигуна величезна. Вона відповідає не лише за подачу палива, а й за контроль тиску, облік витрати та стабільність роботи системи упорскування. Без неї точне дозування пального було б неможливим.
Щоб зрозуміти, наскільки важливою є її справність, розглянемо, як саме влаштована рейка дизельного двигуна, які функції вона виконує і як правильно її обслуговувати.
Будова паливної рейки

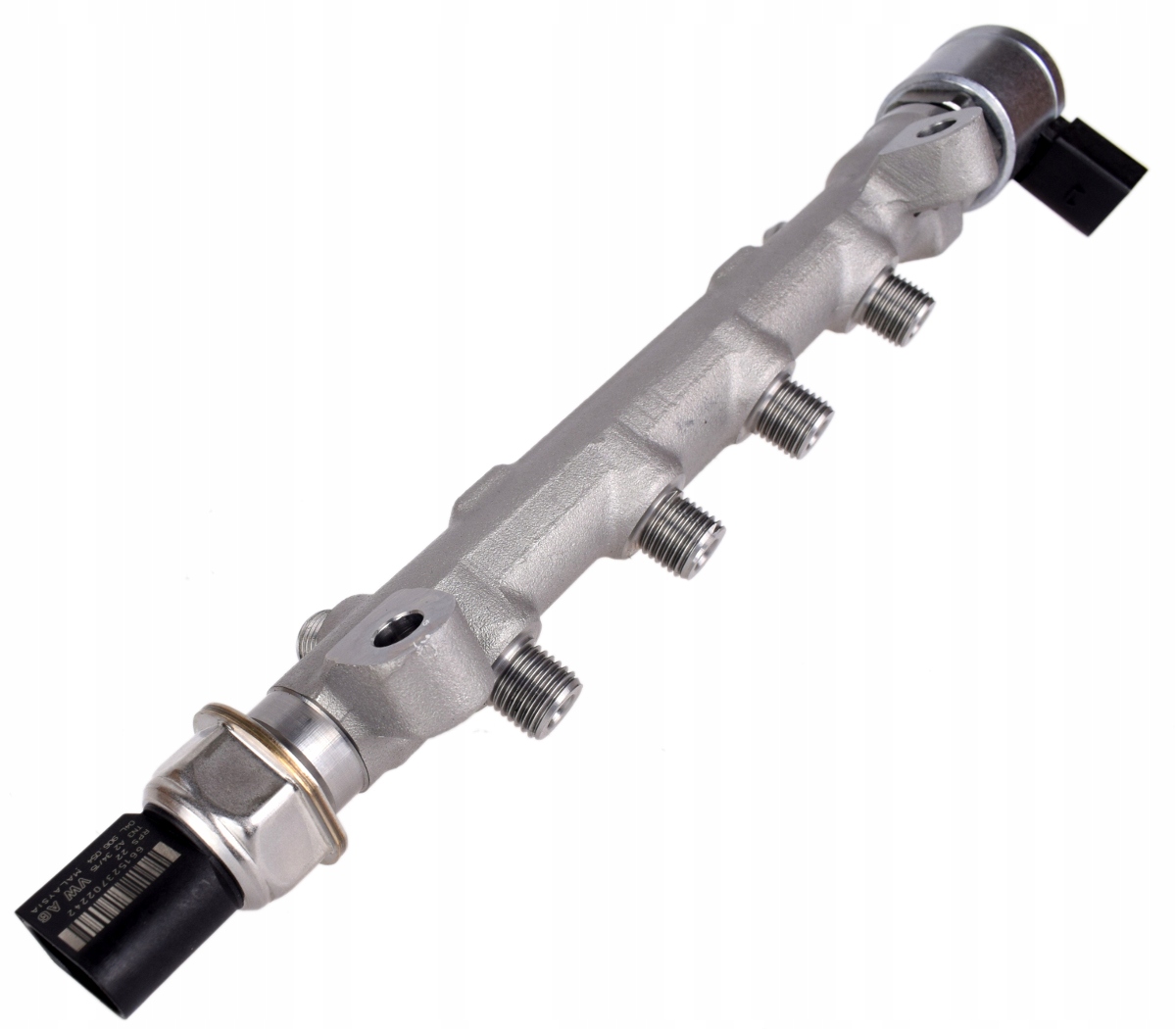

Паливна рейка — це міцний сталевий або алюмінієвий трубчастий колектор, який витримує тиск до 2000 бар і більше. Усередині вона має канал, через який проходить паливо, а ззовні — отвори для під’єднання форсунок, датчика тиску, клапана регулювання тиску та лінії подачі від паливного насоса високого тиску (ТНВД).
Рейка оснащується датчиком тиску, який передає електронному блоку управління (ECU) дані про реальний тиск у системі, і регулятором тиску, що відкриває зливну лінію, коли тиск перевищує допустимий рівень. Завдяки цим елементам система може підтримувати оптимальні параметри подачі пального з точністю до мілісекунд.
У деяких конструкціях паливна рейка виконує додаткову функцію демпфування пульсацій тиску, щоб уникнути коливань, які могли б вплинути на стабільність упорскування.
Основні функції паливної рейки
Рейка виконує одразу кілька важливих завдань, що безпосередньо впливають на ефективність роботи дизельного двигуна. Вона є накопичувачем палива високого тиску, який дозволяє системі незалежно керувати процесом упорскування у кожному циліндрі. Це робить роботу двигуна м’якшою, а споживання пального — економнішим.
Крім того, паливна рейка стабілізує тиск, згладжує імпульси, що виникають під час роботи насоса, і підтримує однакові умови для всіх форсунок. Завдяки цьому паливо впорскується рівномірно, а згоряння відбувається повніше, з мінімальними викидами сажі.
Ще одна важлива функція — захист системи від перевантаження. Якщо тиск у рейці стає занадто високим, спрацьовує клапан скидання, який повертає частину палива назад у зливну магістраль. Це запобігає пошкодженню форсунок і насоса.
Обслуговування та поширені несправності
Паливна рейка вимагає мінімального догляду, однак її стан залежить від якості дизельного палива та своєчасної заміни паливного фільтра. Навіть невелика кількість води або бруду в системі може спричинити корозію чи засмічення клапанів. У результаті рейка втрачає герметичність або неправильно підтримує тиск.
Симптомами несправності можуть бути утруднений запуск двигуна, втрата потужності, підвищена витрата пального, поява диму або помилки на панелі приладів (часто з кодами P0087, P0191, P1180). У таких випадках потрібна комп’ютерна діагностика, щоб перевірити показники датчика тиску та роботу клапана регулювання.
Очищення або ремонт паливної рейки виконується лише в умовах спеціалізованого сервісу. Самостійне розбирання небезпечне, оскільки система працює під дуже високим тиском. При будь-яких витоках палива або пошкодженнях корпусу рейку необхідно замінити.
Рекомендації з експлуатації
Щоб паливна рейка служила довго, потрібно дотримуватися кількох простих правил. Використовуйте лише якісне дизельне паливо, регулярно міняйте паливний фільтр і не допускайте потрапляння води в систему. Не варто запускати двигун із несправним датчиком тиску або при наявності помилок, пов’язаних із подачею пального.
Також рекомендується періодично проводити діагностику системи Common Rail, особливо після 100 000 км пробігу. Це дозволить вчасно виявити зниження тиску чи забруднення форсунок.
Паливна рейка — не просто трубка для подачі дизеля, а складний високотехнологічний елемент, від якого залежить точність, економічність і надійність роботи двигуна. Її справний стан — запорука стабільної роботи всієї паливної системи.
